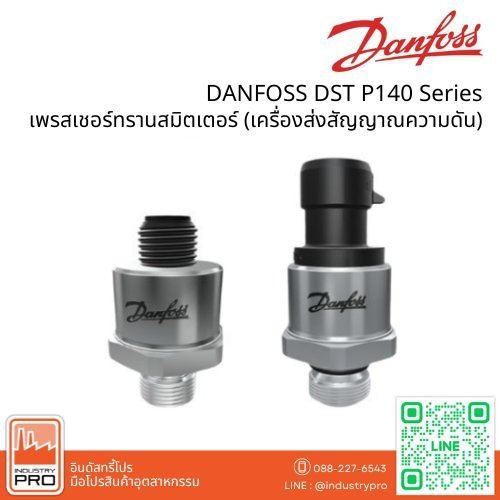

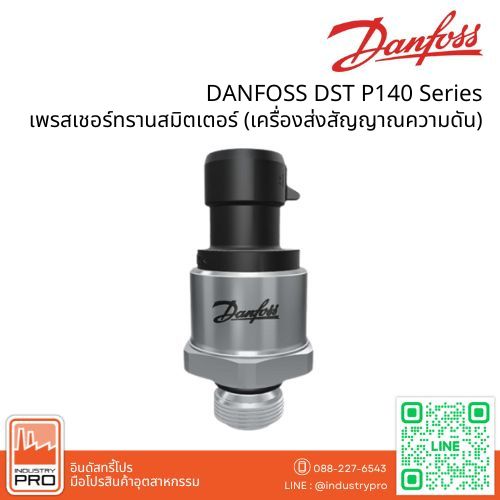

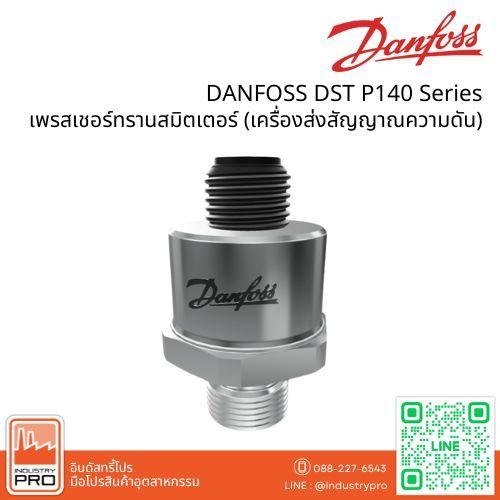

DANFOSS DST P140 Series เพรสเชอร์ทรานสมิตเตอร์ (เครื่องส่งสัญญาณความดัน)
คุณสมบัติ
- อินเตอร์เฟสสำหรับสื่อที่ปิดสนิทแบบเฮอร์เมติก (สแตนเลสทั้งตัว, เชื่อมเต็มรูปแบบ)
- การออกแบบที่กะทัดรัดและคุ้มค่าสำหรับการใช้งาน OEM
- ทนต่อแรงสั่นสะเทือน
- รองรับแรงดันเกินพิกัดและแรงดันระเบิดได้สูง
- แพลตฟอร์มอิเล็กทรอนิกส์ที่ทนทานต่อสภาพแวดล้อมไฟฟ้าที่รุนแรง
Performance
|
Accuracy @ 20 °C |
≤ ±0.5% FS |
|
Total error band |
0 – 100 ºC: 2% -40 – 0 ºC: 3% |
|
Response time |
< 2 ms |
|
Overload pressure |
4 × FS |
|
Burst pressure |
5 × FS |
|
Durability, P: 10-90% FS |
>10 mil. cycles |
Electricl specifications
|
Nom. output signal (short-circuit protected) |
4 − 20 mA |
|
Supply voltage [UB], polarity protected |
8 – 28 V |
|
Supply voltage dependency |
≤ ±0.1% FS/10 V |
|
Load [RL] (load connected to 0 V) |
RL ≤ (UB-8V)/0.022 A |
Dimension
Ordering
|
Type |
Pressure refer‐ ence |
Pressure ranges |
Electrical connec‐ tion |
Output signal |
Pressure connec‐ tion |
Standard |
Code no.(1) |
|
DST P140 |
Gauge |
0 -4 bar |
M12x1.0 |
4 – 20 mA |
G ¼A |
ISO 1179-2 |
075G4034 |
|
0 – 6 bar |
075G4035 |
||||||
|
0 – 10 bar |
075G4027 |
||||||
|
0 – 16 bar |
075G4029 |
||||||
|
0 – 25 bar |
075G4031 |
||||||
|
0 – 40 bar |
075G4033 |
||||||
|
0 – 4 bar |
Metri-Pack 150 (Round) |
G ¼A |
ISO 1179-2 |
075G4064 |
|||
|
0 – 6 bar |
075G4052 |
||||||
|
0 – 10 bar |
075G4053 |
||||||
|
0 – 16 bar |
075G4054 |
||||||
|
0 – 25 bar |
075G4055 |
||||||
|
0 – 40 bar |
075G4056 |
||||||
|
0 – 100 psi |
Metri-Pack 150 (Round) |
¼-18NPT 8 mm Ø |
ANSI/ASME B1.20.1 |
075G4026 |
|||
|
0 – 150 psi |
075G4028 |
||||||
|
0 – 200 psi |
075G4030 |
||||||
|
0 – 300 psi |
075G4032 |
||||||
|
0 – 4 bar |
M12x1.0 |
R ¼ |
None |
075G4073 |
|||
|
0 – 6 bar |
075G4074 |
||||||
|
0 – 10 bar |
075G4059 |
||||||
|
0 – 16 bar |
075G4060 |
||||||
|
0 – 25 bar |
075G4061 |
||||||
|
0 – 40 bar |
075G4075 |
