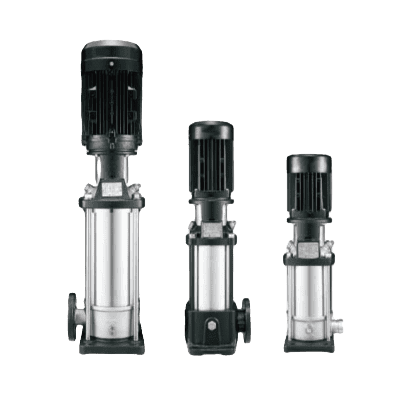

เครื่องสูบน้ำ Inline แบบแนวตั้ง KAWAMOTO รุ่น QBS/QSBI/QSBN
ลักษณะ
- ระบบน้ำแรงดันสูง เพื่อใช้ทำความสะอาด อาทิ ร้านล้างรถ (car care)
- ระบบน้ำเพื่อการเกษตรกรรม
- ระบบน้ำดับเพลิง
- ระบบน้ำเพื่อการปรับอากาศ
- ระบบน้ำในโรงงานอุตสาหกรรม
- ระบบบำบัดน้ำเสีย
คุณสมบัติ
สามารถเลือกใช้งานได้อย่างเหมาะสม มีช่วงการใช้งานกว้าง มีขนาดตั้งแต่ 0.37-75 KW อุณหภูมิที่สามารถใช้งานได้อยู่ระหว่าง 0-120 °C ประกอบด้วยซีลกันรั่วแบบ Cartridge ซึ่งทำให้การติดตั้ง การซ่อมบำรุงรักษามีความสะดวกและปลอดภัยมากยิ่งขึ้น รับประกันซีลกันรั่วที่มีมาตราฐาน สามารถเลือกใช้งานมอเตอร์ติดตั้งกลางแจ้ง IP55 และฉนวนแบบคลาส F
รหัสรุ่น
ลักษณะการนำไปงาน
การจ่ายน้ำและการเพิ่มแรงดัน
- เป็นการเพิ่มแรงดันในอาคาร โรงแรม ที่พักอาศัย
- สถานีเพิ่มแรงดันน้ำ การจัดหาโครงข่ายน้ำประปา
- เพิ่มแรงดันให้กับน้ำประปาในระบบอุตสาหกรรม
การบำบัดน้ำ
- ระบบสารเคมี (สารที่ทำให้น้ำกระด้างและการกำจัดแร่ธาตุ)
- ระบบรีเวอร์สออสโมซิส (เทคโนโลยีที่ทำให้น้ำบริสุทธิ์ เป็นระบบการกรองโดยใช้เยื่อกรอง)
- ระบบการกลั่น
- ระบบการกรอง
- ระบบการกรองพิเศษ
อุตสาหกรรมขนาดเบา
- ระบบซักผ้าและทำความสะอาด
- สิ่งอำนวยความสะดวกสำหรับล้างรถ
- ระบบดับเพลิง
- ระบบน้ำในกระบวนการผลิต
- ระบบเครื่องจักร (น้ำมันหล่อเย็น)
การทำความร้อน การระบายอากาศและการปรับอากาศ
- หมอไอน้ำ
- ความร้อนเหนี่ยวนำ
- การแลกเปลี่ยนความร้อน
- ระบบตู้เย็น
- ระบบคูลลิ่งทาวเวอร์ (ชิลเลอร์)
- ระบบควบคุมอุณหภูมิ
การชลประทานและการเกษตร
- เรือนกระจก
- ระบบสปริงเกอร์ชลประทาน (อุปกรณ์ใช้ในการลดน้ำพืชผลทางการเกษตร สนามหญ้า สนามกอล์ฟ)
- การชลประทานที่ผิวดินเป็นที่ที่น้ำถูกไปใช้และกระจายไปทั่วผิวดินด้วยแรงโน้มถ่วง (การชลประทานที่ พบบ่อยที่สุด)

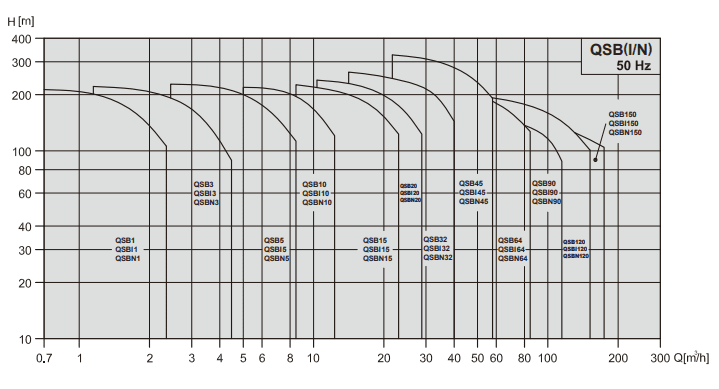

กราฟสมรรถนะการทำงาน
ข้อมูลผลิตภัณฑ์
| Range | QSB ,QSBI ,QSBN | |||||
| 1 | 3 | 5 | 10 | 15 | 20 | |
| 50Hz | ||||||
|---|---|---|---|---|---|---|
| Nominal flow ( m3/h ) | 1.8 | 3 | 5.7 | 10 | 17 | 21 |
| Flow range ( m3/h ) | 0.7-2.4 | 1.2-4.5 | 2.5-8.5 | 5-13 | 8.5-23.5 | 10.5-29 |
| Max. pressure ( bar 1 ) | 21.5 | 23 | 24 | 21.5 | 23 | 24.3 |
| Fluid temperature ( oC ) | -15 to +120 | |||||
| Motor power ( kW ) | 0.37-2.2 | 0.37-3 | 0.37-5.5 | 0.37-7.5 | 1.1-15 | 1.1-18.5 |
| Version | ||||||
| QSB: Cast iron and stainless steel EN 1.4301/AISI 304 | ● | ● | ● | ● | ● | ● |
| QSBI: Stainless steel EN 1.4301/AISI 304 | ● | ● | ● | ● | ● | ● |
| QSBN: Stainless steel EN 1.4401/AISI 316 | ● | ● | ● | ● | ● | ● |
| Motor | ||||||
| Mains connection 1) ( V/Hz ) (Permissible voltage tolerance ± 10%) |
220-240V 50 Hz | |||||
| Mains connection 3 ( V/Hz ) (Permissible voltage tolerance ± 10%) |
0.37-7.5 kW 220-240/380-415 V 50 Hz From 11kW 380-415 V 50V 50 Hz |
|||||
| Insulation class | F | |||||
| Enclosure class | IP 55 | |||||
| Ambient temperature | 50 oC | |||||
| QSB Pipe Connection | ||||||
| Flange | DN 25/ DN 32 |
DN 25/ DN 32 |
DN 25/ DN 32 |
DN 40 | DN 50 | DN 50 |
| QSBI, QSBN Pipe Connection | ||||||
| Flange | DN 25/ DN 32 |
DN 25/ DN 32 |
DN 25/ DN 32 |
DN 40 | DN 50 | DN 50 |
| Victaulic-connections | R ⅟₄ DN32 |
R ⅟₄ DN 32 |
R1⅟₄ DN 32 |
R2 DN 50 |
R2 DN 50 |
R2 DN 50 |
| Mechanical Seals | ||||||
| SiC/SiC | Standard | |||||
| Seals | ||||||
| EPDM | Standard | |||||
| Viton | ||||||
*Flange standards : Refer to dimensional drawings
ข้อมูลผลิตภัณฑ์
| Range | QSB ,QSBI ,QSBN | |||||
| 32 | 45 | 64 | 90 | 120 | 150 | |
| 50Hz | ||||||
|---|---|---|---|---|---|---|
| Nominal flow (m3/h) | 30 | 45 | 64 | 90 | 120 | 150 |
| Flow range (m3/h) | 15-40 | 22-58 | 30-85 | 45-120 | 60-160 | 75-180 |
| Max. pressure ( bar1 ) | 27.5 | 33 | 21.8 | 20 | 20.4 | 18.7 |
| Fluid temperature ( oC ) | -15 to +120 | |||||
| Motor power ( kW ) | 1.5-30 | 3-45 | 4-45 | 5.5-45 | 11-75 | 11-75 |
| Version | ||||||
| QSB: Cast iron and stainless steel EN 1.4301/AISI 304 | ● | ● | ● | ● | ● | ● |
| QSBI: Stainless steel EN 1.4301/AISI 304 | ● | ● | ● | ● | ● | ● |
| QSBN: Stainless steel EN 1.4401/AISI 316 | ● | ● | ● | ● | ● | ● |
| Motor | ||||||
| Mains connection 1) V/Hz ) (Permissible voltage tolerance + 10%) | 220-240V 50 Hz | |||||
| Mains connection 3 V/Hz I (Permissible voltage tolerance: 10%) | 0.37-7.5 kW 220-240/380-415 V 50 Hz From 11kW 380-415 V 50V 50 Hz |
|||||
| Insulation class | F | |||||
| Enclosure class | IP 55 | |||||
| Ambient temperature | 50 oC | |||||
| QSB Pipe Connection | ||||||
| Flange | DN 65 | DN 80 | DN100 | DN100 | DN125 | DN125 |
| QSBI, QSBN Pipe Connection | ||||||
| Flange | DN 65 | DN 80 | DN100 | DN100 | DN125 | DN125 |
| Victaulic-connections | N/A | N/A | N/A | N/A | N/A | N/A |
| Mechanical Seals | ||||||
| SIC/SIC | Standard | |||||
| Seals | ||||||
| EPDM | Standard | 0.37 kW-45 kW | ||||
| Viton | 55 kW-75 kW | |||||
*Flange standards : Refer to dimensional drawings
