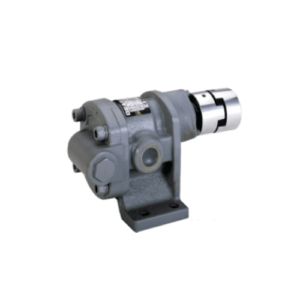

ปั๊มเฟืองทองเหลือง GL series
ปั๊มเฟืองทองเหลือง Koshin GL series (Made in Japan) เป็นเครื่องสูบของเหลวแบบเฟืองแรงอัดสูง ถูกสร้างมาเพื่อ ปั๊มของหนืด ของข้น ตัวเฟืองผลิตจากทองเหลือง-แดง “Red-Brass” เกรดแข็งพิเศษ สำหรับงานทำเฟืองโดยเฉพาะ ทำให้ทนทานและมีประสิทธิภาพสูง โดยตัวเครื่องทำงานคู่กับมอเตอร์ไฟฟ้า ส่งกำลังผ่าน คับปลิ้ง (Couplings) ต่อไปยังตัวปั๊ม เหมาะสำหรับใช้กับการถ่ายเทของเหลวที่มีความหนืดข้นน้อยไปถึงมาก สามารถเชื่อมต่อกับท่อส่งที่มีขนาดเล็กสุดตั้งแต่ 13 mm. (1/2″) และใหญ่สุด 50 mm. (2″) (แล้วแต่รุ่นของหัวปั๊ม) เป็นปั๊มเฟืองสูบน้ำมัน ระบบเฟืองนอก (External Gear Pump) การทำงานของระบบนี้ ของเหลวจะถูกสูบด้วยอัตราคงที่ ทำให้การไหลเป็นไปอย่างต่อเนื่องตลอดเวลา เหมาะสำหรับส่งถ่ายของเหลว ที่มีความหนืดไม่เกิน 500 Cst. อุณหภูมิไม่เกิน 60 องศาเซลเซียส พร้อมด้วยวาล์ว Safety by-pass ที่ตัวปั๊มเพื่อป้องกันตัวปั๊มเกิดความเสียหายกรณีที่ ของเหลว ติดขัดที่ปลายสาย-หรือตัน ตัวปั๊มจึงมีความคงทนสูงเหมาะกับงานหนัก และสามารถปั๊มของหนืด และง่ายต่อการดูแลรักษา
อุปกรณ์ทั้งหมดในกล่อง (Products and Accessories)
- ตัวเกียร์ปั๊ม KOSHIN GL series 1 ตัว
- น๊อตและ ยางลองคับปลิ้ง (Couplings) 4 อัน
- คับปลิ้งต่อแกนมอเตอร์ และ แกนปั๊ม 1ชุด (2 อัน)
- คู่มือการใช้งาน 1 เล่ม
การติดตั้ง
- เตรียมพื้นที่ติดตั้งปั๊ม ในบริเวณติดตั้ง (ควรห่างจากผนังอย่างน้อย 30 CM)
- ทำการติดตั้งคับปลิ้งเข้ากับตัวปั๊ม และ มอเตอร์ แล้วนำมาประกบกัน เพื่อ วัดระยะของฐาน
- ทำการมาร์คจุดยึดน๊อต ที่ฐานของ ตัวปั๊มและมอเตอร์ เจาะรูเพื่อทำการเตรียมยึดฐานของมอเตอร์ และปั๊ม
- ติดตั้ง แผ่นยางรองพื้น และทำการยึดน๊อตที่ตัวปั๊ม และมอเตอร์ ให้เข้าที่กับฐานยึด
การทดลองการใช้งาน รุ่น GL25
หลังจากประกอบทดลองใช้งาน กับ มอเตอร์ Mitsubishi 3Hp ในการดูดน้ำมัน พบว่าตัวปั๊ม สามารถดูน้ำมันได้อย่างต่อเนื่อง ( ซึ้งโดยปกติ ปั๊มประเภทนี้จะถูกใช่ในการส่งของเหลวที่อยู่สูงจากระดับพื้น หรือ อยู่ในแนวระนาบเดียวกับตัวปั๊ม) ตัวปั๊มส่งของเหลวได้ในอัตราที่คงที่ และมีกำลังส่งแรงต่อเนื่องไม่มีการสะดุดให้เห็น หลังจากเปิดปั๊มให้ทำงานต่อเนื่อง 2 ชม. ไม่พบอาการผิดปกติ จากการทำงานมีเพียงตัวปั๊มที่มีความร้อนเล็กน้อยเท่านั้น จึงมั่นใจได้ว่าตัวปั๊มสามารถนำ ไปใช้งานต่อเนื่อง ในระยะเวลานานๆ โดยไม่มีปัญหา
จุดเด่น (Features)
- ตัวปั๊มมีวาล์ว Safety by-pass สำหรับส่งผ่านของเหลวกรณีที่มีการติดขัดระหว่างทำงาน
- เหมาะกับความต้องการใช้งานกับ ของเหลวที่มีความหนืด น้อยถึงมาก
- ใช้งานได้กับ ของเหลวที่มีความหนืดสูง เช่นน้ำมันเตา Fuel Oil หรือ น้ำมันหล่อลื้นเครื่องจักรอุตสาหกรรม (น้ำมันหยอดเครื่องจักร) Motor Oil
- สามารถใช้งานได้กับ น้ำแป้ง Flour water, น้ำมันก๊าด (Kerosene), น้ำมันเบา (light oil)
- สามารถสามารถดูดน้ำมันได้ 55 ลิตร/นาที ( ทดลองกับชุดประกอบ GL25 )
- ทนแรงอัดสูง
- ฟันเฟืองผลิตจากทองเหลืองแดง “Red Brasses” สำหรับงานทำเฟืองโดยเฉพาะ
- ตัวปั๊มรับแรงส่งผ่านคับปลิ้ง(Couplings) ทำให้มีกำลังส่งที่สูง และส่งของเหลวได้อย่างต่อเนื่องคงที่
ข้อควรปฏิบัติ / ข้อควรระวังในการใช้งาน (Do and Don’t)
- ใช้สำหรับสูบของเหลวที่มีความหนืดไม่เกิน 500 cst.
- ควรตั้งปั๊มให้อยู่ในระดับแนวตั้งให้ขายึดขนานกับพื้น และได้ระดับ 90 องศา เพื่อให้ปั๊มทำงานได้อย่างเต็ม ประสิทธิภาพ
- ตัวปั๊มทำงานด้านเดียว มีลูกศร ระบุที่ด้านหน้าตัวปั๊ม
- ติดตั้งแกนปั๊มและ มอเตอร์ให้ตรงในระดับเดียวกัน
- ควรใช้งานกับของเหลวที่ไม่มีตะกอน หรือ ติดตั้งอุปกรณ์กลองตะกอนที่ปลายท่อดูด
- ควนติดตั้งถังบรรจุของเหลวให้สูงกว่าตัวปั๊ม หรืออยู่ในระนาบเดียวกันกับตัวปั๊ม
การบำรุงรักษา (Maintenance)
- ควรตรวจเช็คการรั่วซึมของปั๊มอยู่เสมอ
- ควรตรวจสอบสายไฟ และขั้วข้อต่อต่างๆ ของมอเตอร์อย่างสม่ำเสมอ เพื่อป้องกันกระแสไฟฟ้ารั่ว ของมอเตอร์
- ควรตรวจดูแรงดันในท่ออย่างสม่ำเสมอ เพื่อลดความเสียหาย ที่อาจเกิดขึ้นที่ตัวปั๊ม
