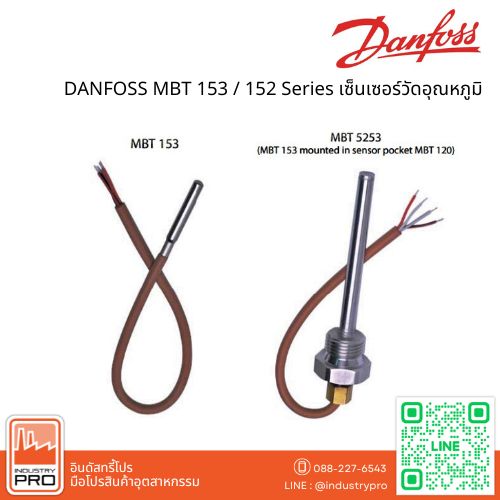

DANFOSS MBT 153/120 Series เซ็นเซอร์วัดอุณหภูมิ
MBT 153 สามารถใช้งานร่วมกับ Sensor pocketรุ่น MBT 120 เพื่อป้องกันสายซิลิโคนจากสาร และเมื่อใช้ร่วมกันจะเรียกว่า MBT 5253
คุณสมบัติ
- สำหรับวัดอุณหภูมิที่ต้องการความแม่นยำ ความทนทาน และมีความน่าเชื่อถือ
- สามารถรองรับอุณหภูมิ -50 ถึง 200 °C
- การเชื่อมต่อแบบ 2 หรือ 4 สาย
- สามารถตอบสนองที่รวดเร็ว
- สามารถเลือกองค์ประกอบความต้านทาน Pt 100 หรือ Pt 1000 ได้
- มี Sensor pocket MBT 120
MBT 153
Indicative response times
| Indicative response times | |||
| Water 0.2 m/s | Air 1 m/s | ||
| t0.5 | t0.9 | t0.5 | t0.9 |
| 2 s | 10 s | 28 s | 107 s |
Net weight
| Cable length | Net weight approx. |
| 3.5 m | 98 g |
| 5.5 m | 154 g |
| 8.5 m | 238 g |
Mechanical and environmental specifications
| Features | Description | |
| Max. ambient temperature | PVC | -40 – 100 °C (not marine approved) |
| Silicone | -60 – 200 °C (marine approved) | |
| Sensor tolerance | Teflon | -80 – 200 °C (marine approved) |
| EN 60751 class B: ± (0.3 + 0.005 × t) | ||
| t = temperature of medium, numerical value | ||
| Vibration stability | Shock | 100 g/6 ms |
| Vibrations | 4 g sine function 5 – 200 Hz, measured acc. to IEC 60068-2-6 | |
| Enclosure | IP67 | |
| Cable resistance @ 20 ºC(1) | PVC / Teflon | 2 x 0.22 mm2 Resistance per conductor R1 = 78.2 Ohm/km |
| Silicone | 2 x 0.25 mm2 Resistance per conductor R1 = 68.8 Ohm/km | |
| Silicone | 4 x 0.15 mm2 Resistance per conductor R1 = 114.7 Ohm/km | |
| The constant conductor resistance : R = 2 x R1 | ||
| The total resistance in the sensor circuit is therefore: R + RTD | ||
| 3 & 4 wire sensor circuit are not relevant since the controller automatically compensates for the conductor resistance | ||
(1) Accordi
Dimension
MBT 120
General data
| Process connection | G ½ A, ½ – 14 NPT | G ¾ A | |
| Max. tightening torque | 50 Nm | 100 Nm | |
| Permissible media velocity | Air | 25 m/s | |
| Water | 3 m/s | ||
Net weight
| Insertion length | Process connection | ||
| G ½ A | G ¾ A | ½ – 14 NPT | |
| 50 mm | 87 g | 128 g | 87 g |
| 100 mm | 96 g | 137 g | 96 g |
| 150 mm | 105 g | 146 g | 105 g |
| 200 mm | 114 g | 155 g | 114 g |
| 250 mm | 123 g | 164 g | 123 g |
MBT 5253
MBT 5253 (MBT 153 กับ sensor pocket MBT 120)
Indicative response times
| Protection tube | Indicative response times | |||
| Water 0.2 m/s | Air 1 m/s | |||
| t0.5 | t0.9 | t0.5 | t0.9 | |
| ø8 × 1 | 9 s | 33 s | 95 s | 310 s |
Mechanical and environmental specifications
| Features | Description | |
| Max. ambient temperature | 100 °C (limited by the O-ring sealing at cable entry) | |
| Sensor tolerance | EN 60751 class B: ± (0.3 + 0.005 × t) | |
| t = temperature of medium, numerical value | ||
| Vibration stability | Shock | 100 g/6 ms |
| Vibrations | 4 g sine function 5 – 200 Hz, measured acc. to IEC 60068-2-6 | |
| Enclosure | IP67 | |
| Cable | PVC 2 × 0.22 mm2 | |
| Silicone 2 × 0.25 mm2 (2-wire) | ||
| Silicone 4 x 0.15 mm2 (4-wire) | ||
| Materials in contact with medium | -50 – 200 °C: W. no. 1.4435 (AISI 316 L) | |
| -50 – 800 °C: W. no. 1.4571 (AISI 316 Ti) | ||
Dimension
Ordering
Ordering for MBT 153
Ordering for MBT 120
