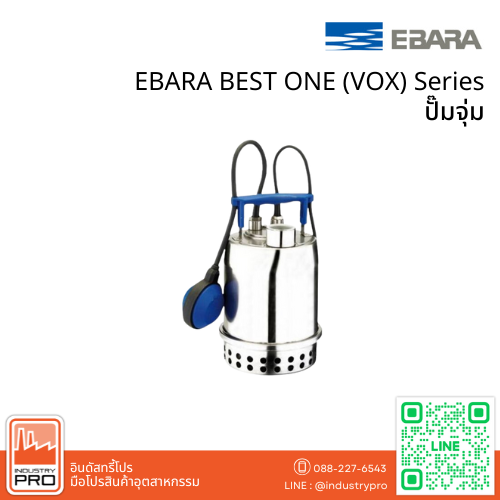

EBARA BEST ONE (VOX) Series ปั๊มจุ่ม
ปั๊มจุ่ม EBARA รุ่น BEST ONE (VOX) Series ตัวเรือนทำจากสแตนเลส ซึ่งเหมาะสำหรับการใช้งานในน้ำสะอาดที่มีอุณหภูมิสูงสุดถึง 50°C ปั๊มนี้สามารถทนทานต่อของแข็งที่มีขนาดสูงสุดถึง 20 มม. (สำหรับเวอร์ชัน Vortex) และสามารถติดตั้งในความลึกได้สูงสุดถึง 5 เมตร (ตามความยาวของสายไฟ) โดยมีระบบป้องกันการล้นและป้องกันการทำงานเกินภาระที่รวมอยู่ในตัวปั๊มเพื่อเพิ่มความปลอดภัย
คุณสมบัติ
- ตัวปั๊มและฝาครอบทำจากวัสดุ AISI 304 เพื่อความทนทาน
- มีใบพัดให้เลือกทั้งแบบ Semi-open และ Vortex
- ใช้ซีลปั๊มแบบ Oil lubricated mechanical seal และ lip seal ที่ฝั่งมอเตอร์
- ระบบป้องกันการล้น (Built-in overload protection)
- รองรับการใช้งานทั้งไฟฟ้า Single Phase และ Three Phase
SPECIFICATIONS
| PUMP | |||||
|---|---|---|---|---|---|
| Liquid Handled | Type of liquid | Clear water (Clean water for MS version) | |||
| Max temperature [°C] | 50 | ||||
| Max solids size [mm] | 10 20 (for Vortex version) |
||||
| Maximum immersion [m] | 2 (with power cable length 5 m ) 5 (with power cable length 10 m ) |
||||
| Construction | Impeller | Semi-open centrifugal type (BEST ONE) Vortex type (BEST ONE VOX) | |||
| Shaft seal type | Oil lubricated mechanical seal (pump side) + lip seal (motor side) | ||||
| Bearing | Sealed ball bearing | ||||
| Pipe Connection | Suction | Strainer | |||
| Discharge nozzle [inch] | G1¼”: UNI ISO 228 | ||||
| Material | Pump casing | AISI 304 | |||
| Impeller | AISI 304 | ||||
| Shaft seal | Mechanical seal: Ceramic/Carbon/NBR Lip seal: NBR | ||||
| Casing cover | AISI 304 | ||||
| Shaft | AISI 303 + AISI 303 ceramic coated shaft sleeve | ||||
| Lubricating liquid | White mineral oil: Esso Marcol 152 | ||||
| Applicable standard of test | ISO 9906 – Annex A | ||||
| MOTOR | |||||
|---|---|---|---|---|---|
| Type | Submersible dry type | ||||
| Single Phase | Three Phase | ||||
| No. of Poles | 2 | ||||
| Rotation speed | [min-1] | ≈2800 | |||
| Insulation Class | F | ||||
| Protection degree | IP 68 | ||||
| Power rating | [kW] [HP] |
0.25 0.33 |
|||
| Frequency | [Hz] | 50 | |||
| Voltage | [V] | 230 ±10% | 400 ±10% | ||
| Capacitor | Built in | – | |||
| Over load protection | Built in | – | |||
| Casing material | AISI 304 | ||||
| Switch | float magnetic |
MA version (no maintenance required) MS version (maintenance required) |
– – |
||
| Float/magnetic switch cable | material | H07RN-F | – | ||
| size | 3G1 | – | |||
| Power cable | length [m] |
5 (only for internal usage); 10 | |||
| material | H05RN-F | H07RN-F | |||
| size | 3G0.75 | 4G1 | |||
| Cable entry | Cable Gland | ||||
Performance
| Pump Type | Power | Q=Capacity | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min 0 | 20 | 40 | 80 | 120 | 160 | 170 | ||||
| Single Phase | Three Phase | [kW] | [HP] | m³/h 0 | 1.2 | 2.4 | 4.8 | 7.2 | 9.6 | 10.2 |
| H=Total manometric head in meters | ||||||||||
| BEST ONE M | BEST ONE | 0.25 | 0.33 | 9.0 | 8.3 | 7.8 | 6.3 | 4.5 | 2.4 | 1.8 |
| BEST ONE VOX M | BEST ONE VOX | 0.25 | 0.33 | 6.5 | 6.0 | 5.6 | 4.8 | 3.5 | 2.0 | 1.5 |
Type Key
Dimensions
| Pump Type | Dimensions H | H1 | [mm] s | Weight [kgf] | |
|---|---|---|---|---|
| BEST ONE | 273 | 231 | 10 | 4.3 |
| BEST ONE M | 4.4 | |||
| BEST ONE MA | 4.6 | |||
| BEST ONE MS | 4.8 | |||
| BEST ONE VOX | 304 | 262 | 20 | 4.4 |
| BEST ONE VOX M | 4.5 | |||
| BEST ONE VOX MA/MW | 4.7 | |||
