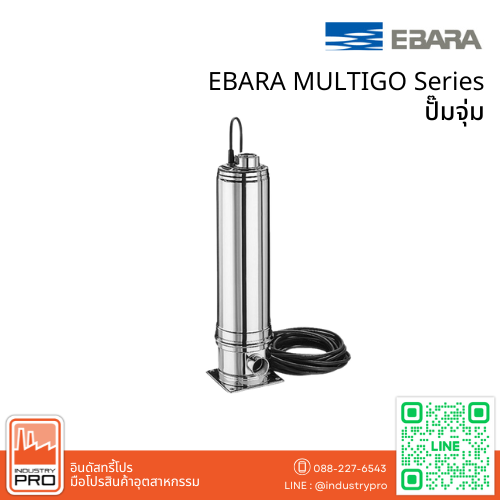

EBARA MULTIGO Series ปั๊มจุ่ม
ปั๊มจุ่ม EBARA รุ่น MULTIGO Series ออกแบบมาเพื่อ สูบน้ำสะอาด สามารถทำงานได้ใน อุณหภูมิสูงสุดถึง +40°C โดยมาพร้อมกับ ใบพัดปิดแบบใบพัดหมุนหลายขั้นตอน (Closed centrifugal impeller) ซึ่งมีประสิทธิภาพสูงในการสูบน้ำ นอกจากนี้ยังมี ปะเก็นแบบสองชั้น (Double mechanical seal) เพื่อ ป้องกันการรั่วไหลของน้ำ แบริ่งลูกปืนซีลที่ให้ความทนทาน และมี การเชื่อมต่อด้วยข้อต่อแบบ G 11/4 UNI ISO 228 สำหรับทั้งท่อดูดและท่อจ่าย
คุณสมบัติ
- การทำงานที่มีประสิทธิภาพสูงในการสูบน้ำสะอาด
- อุณหภูมิสูงสุดที่รองรับได้ถึง +40°C
- ปะเก็นแบบสองชั้น (Double mechanical seal) – ป้องกันการรั่วไหลของน้ำ
- โครงสร้างที่ทนทาน – ผลิตจากวัสดุคุณภาพสูง เช่น AISI 304 และ AISI 431
- แบริ่งลูกปืนซีล – เพิ่มความทนทานและการใช้งานที่ยาวนาน
- การเชื่อมต่อท่อ G 11/4 UNI ISO 228 – รองรับทั้งท่อดูดและท่อจ่าย
- มอเตอร์ชนิดแห้งแบบ Submersible – เหมาะสำหรับการใช้งานในน้ำ
SPECIFICATIONS
| PUMP | |||||||
|---|---|---|---|---|---|---|---|
| Liquid Handled | Type of liquid | Clean water | |||||
| Temperature [°C] | max. +40 | ||||||
| Maximum working pressure [MPa] | 1 | ||||||
| Maximum available negative [m] suction head |
-6 | ||||||
| Construction | Impeller | Closed centrifugal type (multiple stages) | |||||
| Shaft seal type | Double mechanical seal | ||||||
| Bearing | Sealed ball bearing | ||||||
| Pipe Connection | Suction | G 1¼ UNI ISO 228 | |||||
| Discharge | G 1¼ UNI ISO 228 | ||||||
| Material | Casing | EN 1.4301 (AISI 304) | |||||
| Casing cover | EN 1.4301 (AISI 304) | ||||||
| Impeller | PPE+PS Glass fibre reinforced | ||||||
| Diffuser | PPE+PS Glass fibre reinforced | ||||||
| Shaft | EN 1.4057 (AISI 431) | ||||||
| Shaft seal | Pump side: Carbon/Ceramic/NBR Motor side: Carbon/Ceramic/NBR | ||||||
| Lubricating oil | White mineral oil: Esso Marcol 172 (90cc) | ||||||
| Applicable standard of test | ISO 9906 – Annex A | ||||||
| MOTOR | |||||||
|---|---|---|---|---|---|---|---|
| Type | Submersible dry type | ||||||
| Single Phase | Three Phase | ||||||
| No. of Poles | 2 | ||||||
| Rotation speed | [min-1] | 2800 | |||||
| Insulation Class | Class F | ||||||
| Protection degree (CEI EN 60034-5) | IP 68 | ||||||
| Power rating | [kW] | 0.6 ÷ 1.1 | 0.6 ÷ 1.5 | ||||
| [HP] | 0.8 ÷ 1.5 | 0.8 ÷ 2 | |||||
| Frequency | [Hz] | 50 | |||||
| Voltage | [V] | 230 ±10% | 230/400 ±10% | ||||
| Capacitor | Built in | – | |||||
| Over load protection | Built in | Provided by the user | |||||
| Upper bearing bracket | Aluminium | ||||||
| Lower bearing bracket | Brass | ||||||
| Motor frame | AISI 304 | ||||||
| material | H07RN-F | ||||||
| 3G1 | (40/08, 40/10, | ||||||
| Power cable | size | 40/12, 40/15) | 4G1 | ||||
| 3G1.5 | (80/12, 80/15) | ||||||
| length | [m] | 5 | |||||
| Type of cable entry | Cable Gland | ||||||
Performance
| Pump type | Power | Q=Capacity | |||||||||
| l/min 0 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | ||||
| Single Phase | Three Phase | [kW] | [HP] | m³/h 0 | 1.2 | 1.8 | 2.4 | 3.6 | 4.8 | 6 | 7.2 |
| H=Total manometric head in meters | |||||||||||
| MULTIGO M40/08 | MULTIGO 40/08 | 0.6 | 0.8 | 48 | 43.3 | 40.2 | 36.3 | 26.1 | 13.4 | – | – |
| MULTIGO M40/10 | MULTIGO 40/10 | 0.75 | 1 | 60 | 54.1 | 50.2 | 45.4 | 32.6 | 16.8 | – | – |
| MULTIGO M40/12 | MULTIGO 40/12 | 0.9 | 1.2 | 72 | 64.9 | 60.2 | 54.5 | 39.2 | 20.2 | – | – |
| MULTIGO M40/15 | MULTIGO 40/15 | 1.1 | 1.5 | 84 | 75.7 | 70.3 | 63.6 | 45.7 | 23.5 | – | – |
| MULTIGO M80/12 | MULTIGO 80/12 | 0.9 | 1.2 | 49.6 | – | 45.6 | 44 | 38.8 | 32 | 23.2 | 15.2 |
| MULTIGO M80/15 | MULTIGO 80/15 | 1.1 | 1.5 | 62 | – | 57 | 55 | 48.5 | 40 | 28 | 19 |
| – | MULTIGO 80/20 | 1.5 | 2 | 74.4 | – | 68.4 | 66 | 58.2 | 48 | 34.8 | 22.8 |
* ON REQUEST IN-LINE VERSION ONLY SINGLE PHASE MODELS
