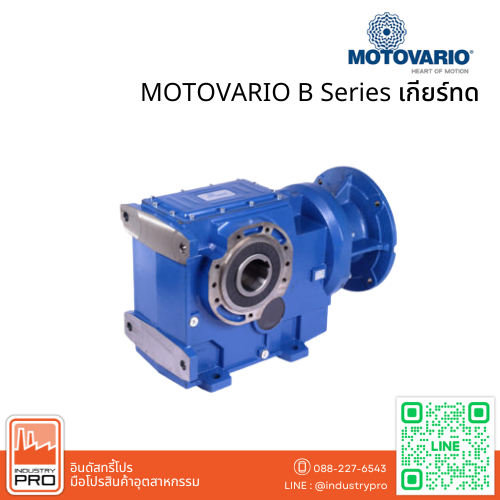

MOTOVARIO B Series เกียร์ทด

คุณสมบัติ

รุ่น:

• BA Series: โครงสร้างอะลูมิเนียม
• B Series: โครงสร้างเหล็กหล่อ

การติดตั้ง:

• BA: รองรับการเชื่อมต่อมอเตอร์ (Motor Coupling)
• IBA: มีเพลาสำหรับป้อนกำลัง (Input Shaft)
• CBA: มอเตอร์แบบกะทัดรัด
• B: รองรับการเชื่อมต่อมอเตอร์
• IB: มีเพลาสำหรับป้อนกำลัง
• CB: มอเตอร์แบบกะทัดรัด
• PB: เชื่อมต่อมอเตอร์พร้อมข้อต่อแบบยืดหยุ่น

โครงสร้างตัวเรือน:

• ตัวเรือนแบบติดฐาน (Feet FC)
• ตัวเรือนแบบหน้าแปลน (Flange SC)
• ตัวเรือนแบบอเนกประสงค์ (Universal UC)

กำลังและประสิทธิภาพ:

• กำลังสูงสุด: 90 kW
• อัตราทดรอบ: 5.71 – 442.76
• แรงบิดสูงสุด: 13,000 N.m
• แรงรัศมีที่ยอมรับได้สูงสุด: 80,000 N

โครงสร้างและวัสดุ

• ตัวเรือนทำจากอะลูมิเนียมหล่อขึ้นรูป

• ตัวเรือนที่มีความแข็งแรงสูงผ่านการวิเคราะห์ด้วย FEM

• หน้าแปลนและเพลาขาออกทำจากเหล็กหล่อสีเทา G200 เพื่อประสิทธิภาพและความน่าเชื่อถือระดับสูง

• เฟืองผ่านการอบชุบแข็งและเจียรโปรไฟล์เพื่อความแม่นยำ

• ระบบเฟือง 2 และ 3 ขั้นตอน

มาตรฐานและการออกแบบ

• คำนวณและตรวจสอบความสามารถในการรับน้ำหนักตามมาตรฐาน ISO 6336 และ AGMA 2001

• เคลือบด้วยสีฟ้า RAL 5010 แบบอีพ็อกซีโพลีเอสเตอร์ ตามมาตรฐาน DIN 1843

การใช้งาน

เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความแข็งแรง ทนทาน และการส่งกำลังที่แม่นยำ เช่น ระบบลำเลียง เครื่องจักรอุตสาหกรรม และเครื่องจักรโรงงาน
