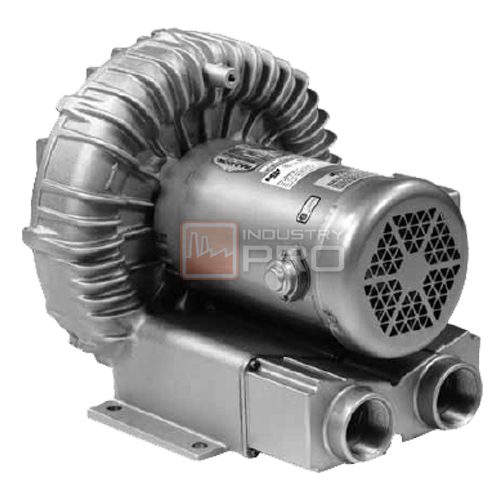

เครื่องดูด-เป่าอากาศ แบบริงโบลเวอร์ GAST รุ่น R6 Series
- โครงสร้างแข็งแรง ทนทาน ดูแลรักษาง่าย
- ไม่ใช้น้ำมันหล่อลื่นในการทำงาน
- มอเตอร์มีระบบป้องกันความร้อนตามมาตรฐาน UL และ CSA
- มอเตอร์ได้รับมาตรฐานความปลอดภัย IP54 (กันน้ำกันฝุ่น)
- ตัวเครื่อง,ใบพัดและฝาครอบผลิตจากอลูมิเนียม
- สามารถติดตั้งในแนวราบได้
- สามารถติดตั้ง muffling ได้ทั้งขาเข้าและขาออก
การใช้งาน
- งานเคลื่อนย้ายวัสดุ
- อุตสาหกรรมทั่วไป
- การพิมพ์และบรรจุภัณฑ์
- อุตสาหกรรมรักษาสิ่งแวดล้อม
CURVE
DIMENSION
| Model # | Net Wt. (lbs) |
A Length (inches) |
B Width (inches) |
C Height (inches) |
Inlet/Outlet Connections |
|
|---|---|---|---|---|---|---|
| STANDARD MOTOR MOUNTED | ||||||
| R1102 | 16 | 8.86 | 7.80 | 8.51 | 1” | |
| R1102C | 16 | 8.86 | 7.80 | 8.51 | 1” | |
| R1102K | 16 | 9.21 | 7.80 | 8.51 | 1” | |
| R2103 | 21 | 9.90 | 8.93 | 9.29 | 1” | |
| R2105 | 23 | 10.57 | 8.93 | 9.29 | 1” | |
| R2303A | 23 | 9.90 | 8.93 | 9.29 | 1” | |
| R2305B | 23 | 10.85 | 8.93 | 9.29 | 1” | |
| R3105-1 | 29 | 10.94 | 9.72 | 10.15 | 1¹/₄” | |
| R3105-12 | 29 | 10.94 | 9.72 | 10.15 | 1¹/₄” | |
| R3305A-1 | 29 | 10.94 | 9.72 | 10.15 | 1¹/₄” | |
| R3305A-13 | 29 | 10.94 | 9.72 | 10.15 | 1¹/₄” | |
| R4110-2 | 41 | 12.82 | 11.25 | 11.80 | 1¹/₂” | |
| R4310A-2 | 41 | 12.82 | 11.25 | 11.80 | 1¹/₂” | |
| R4310B-1 | 41 | 12.82 | 11.25 | 11.80 | 1¹/₂” | |
| R4P115 | 61 | 15.46 | 13.26 | 13.61 | 1¹/₂” | |
| R4P315A | 43 | 11.38 | 13.26 | 13.61 | 1¹/₂” | |
| R5125-2 | 76 | 16.14 | 13.56 | 13.80 | 1¹/₂” | |
| R5325A-2 | 65 | 15.23 | 13.56 | 13.80 | 1¹/₂” | |
| R5325B-1 | 65 | 14.73 | 13.56 | 13.80 | 1¹/₂” | |
| R6125-2 | 87 | 16.45 | 15.17 | 15.38 | 2″ | |
| R6325A-2 | 76 | 15.53 | 15.17 | 15.38 | 2″ | |
| R6135J-10 | 112 | 15.86 | 15.17 | 15.38 | 2″ | |
| R6335A-2 | 82 | 16.59 | 15.17 | 15.38 | 2″ | |
| R6335B | 82 | 16.00 | 15.17 | 15.38 | 2″ | |
| R6150J-2 | 125 | 17.46 | 15.17 | 15.38 | 2″ | |
| R6350A-2 | 112 | 17.35 | 15.17 | 15.38 | 2″ | |
| R6350B-2 | 112 | 17.35 | 15.17 | 15.38 | 2″ | |
| R6P335A | 150 | 16.69 | 16.75 | 18.15 | 2″ | |
| R6P350A | 176 | 17.75 | 16.75 | 18.15 | 2″ | |
| R6P350B | 176 | 17.75 | 16.75 | 18.15 | 2″ | |
| R6P355A | 215 | 19.92 | 16.75 | 18.15 | 2″ | |
| R6PP3110M | 309 | 23.19 | 16.75* | 18.21 | 2″/3” | |
| R7100A-3 | 293 | 22.58 | 18.00 | 20.03 | 2¹/₂” | |
| R7100B-1 | 290 | 21.58 | 18.00 | 20.03 | 2¹/₂” | |
| R7P3180M | 438 | 28.47 | 18.00* | 20.12 | 2¹/₂”/4” | |
| R93150A | 452 | 26.13 | 20.63 | 22.63 | 3” | |
| R9P3300M | 622 | 32.78 | 20.63* | 22.54 | 3”/5” | |
| HIGH PRESSURE MODELS | ||||||
| R4H3060A | 200 | 21.47 | 16.90 | 18.82 | 2″ | |
| R4H3060A-1 | 200 | 21.47 | 16.90 | 18.82 | 2″ | |
| R6PS3110M | 309 | 23.19 | 16.75 | 18.21 | 2″ | |
| R7S3180M | 431 | 28.47 | 18.00 | 20.12 | 2¹/₂” | |
| R9S3300M | 606 | 32.78 | 20.63* | 22.54 | 3” | |
| EXPLOSION PROOF MOTOR MODELS | ||||||
| R3105N-50 | 52 | 12.3 | 12.75 | 10.15 | 1¹/₄” | |
| R4110N-50 | 60 | 15.34 | 12.34 | 11.80 | 1¹/₂” | |
| R4310P-50 | 58 | 14.09 | 12.34 | 11.80 | 1¹/₂” | |
| R4P115N-50 | 79 | 17.41 | 13.75 | 13.61 | 1¹/₂” | |
| R5125Q-50 | 77 | 17.59 | 13.72 | 13.80 | 1¹/₂” | |
| R5325R-50 | 75 | 16.75 | 13.56 | 13.80 | 1¹/₂” | |
| R6130Q-50 | 129 | 18.97 | 15.17 | 15.34 | 2″ | |
| R6340R-50 | 112 | 18.82 | 15.17 | 15.31 | 2″ | |
| R6P155Q-50 | 243 | 22.81 | 16.75 | 18.14 | 2″ | |
| R6P355R-50 | ||||||
| R7100R-50 | 297 | 22.77 | 18.00 | 20.03 | 2¹/₂” | |
| SEPARATE DRIVE MODELS | ||||||
| SDR4 | 27 | 12.44 | 11.25 | 11.80 | 1¹/₂” | |
| SDR5 | 37 | 14.22 | 13.56 | 13.78 | 1¹/₂” | |
| SDR6 | 70 | 15.89 | 15.17 | 15.31 | 2” | |
SPECIFICATION เครื่องดูด-เป่าอากาศแบบริงโบลเวอร์ GAST รุ่น R6 Series
| MODEL | GAST R6335A | GAST R6350A | GAST R6335A-2 | GAST R6350A-2 | |
| Motor | HP | 2.5 | 5 | 2.5 | 4.8 |
| Max vacuum | inH₂O | 65 | 183 | 65 | 70 |
| Max Air Flow | cfm | 180 | 284 | 180 | 180 |
| Max Pressure | inH₂O | 75 | 107 | 75 | 78 |
| Voltages | V | 380 | 380 | 380 | 380 |
| Fitting | inch | 2″ NPT | 2″ NPT | 2″ NPT | 2″ NPT |
| WxLxH | inch | 15.17×16.59×18.15 | 15.35×17.35×15.38 | 15.17×16.59×15.38 | 15.17×17.35×15.38 |
