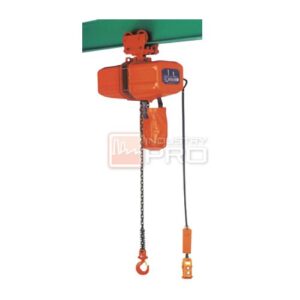

รอกไฟฟ้า KOBEC รุ่น AS/AD
คุณสมบัติ รอกไฟฟ้า KOBEC รุ่น AS/AD
- High Power and Durability
รอกไฟฟ้า KOBEC รุ่น AS/AD เป็นรอกที่ได้รับมาตรฐาน ด้วยตัวมอเตอร์ที่แข็งแรงมาพร้อมกับ safety device ที่มีความครบครัน อักทั้ง KOBEC ยังผลิตรอกโซ่รุ่นพิเศษขึ้น อาทิ เช่น heavier load hoist, double hook or short head เป็นต้น - Mechanical Brake
รอกไฟฟ้า KOBEC รุ่น AS/AD ระบบเบรกออกแบบมาให้สามารถคำนวณได้อย่างแม่นยำเพื่อให้ตรงกับโหลดของรอก กำลังเบรกที่ทรงพลังทำให้มั่นใจได้ว่า ไม่ว่าจะเป็นการยกที่หนักแค่ไหน เบรกทางกลทำงานได้อย่างมีประสิทธิภาพและมีเบรกไฟฟ้าที่ให้ความปลอดภัยสูงแก่ผู้ใช้งาน - Electric Brake (DC current)
นอกจากเบรกทางกลแล้วยังมีเบรกไฟฟ้าที่เป็นอุปกรณ์ safety device อีกด้วย เบรกไฟฟ้านี้ทำงานภายใต้กระแสไฟฟ้ากระแสตรงซึ่งมีความน่าเชื่อถือสูงแม้จะมีกระแสไฟฟ้าไม่เสถียร - Load Chain
โซ่ถูกผลิตขึ้นในประเทศญี่ปุ่นและผลิตภายใต้ระเบียบที่เข้มงวด โซ่ที่ผลิตขึ้นสำหรับรอกไฟฟ้าทำด้วยเหล็กกล้าเกรดดีที่สุด เป็นพื้นผิวแข็งและผลิตโดยใช้อุปกรณ์ Carburizing และโซ่มีคุณสมบัติในทนต่อการสึกหรอได้ดีเยี่ยม - Motor
มอเตอร์ถูกพัฒนาให้มีช่องระบายอากาศ เพื่อระบายความร้อนในระหว่างการทำงานของมอเตอร์ ทำให้สามารถทำงานได้อย่างต่อเนื่องยาวนานมากยิ่งขึ้น - Chain Guide
Chain Guide เป็นตัวสำคัญที่ทำให้แกนโหลดและโซ่เคลื่อนที่ได้อย่างราบลื่นทั้งในการเคลื่อนที่ขึ้นและลง เมื่อมีการเคลื่อนที่ขึ้นหรือลง Chain Guide จะสัมผัสสวิทช์และตัดแหล่งจ่ายไฟ เพื่อลดการเกิดอุบัติเหตุร้ายแรงจากการเกิดข้อผิดพลาดในการเคลื่อนย้าย Chain Guide ได้ถูกผลิตขึ้นด้วยวัสดุพิเศษเพื่อให้ได้ผลลัพท์ที่ดีที่สุดในการดำเนินงาน - Limit Switch
ความเสียหายจะเกิดขึ้น หากมีการยกรอกในระดับที่เกินกำลังความสามารถในการยก ดังนั้น Limit Switch จึงความสำคัญมากเพราะมันจะทำหน้าที่ในการตัดแหล่งจ่ายไฟทันทีที่ตัวยึดโซ่หรือ bottom hook เกิดการสัมผัสกับรอก เพื่อลดอัตราความเสียหายที่จะเกิดขึ้นกับรอกและผู้คน - Phase Reverse Protection
การเชื่อมต่อแหล่งพลังงานที่ผิดพลาดจะทำให้รอกทำงานในทางตรงกันข้าม เช่น เมื่อเราควบคุมให้รอกยกขึ้นแต่กลับกลายเป็นว่าดิ่งลงหรือควบคุมให้เคลื่อนที่ลงแต่กลับเคลื่อนที่ขึ้น ด้วยอุปกรณ์ป้องกันการเฟสกลับ รอกจะไม่ทำงานหากไม่มีการเชื่อมต่อแหล่งพลังงาน การเชื่อมต่อเป็นเรื่องยากและต้องการช่างไฟฟ้าที่มีฝีมือเพื่อแก้ไขการเชื่อมต่อไฟฟ้า เพื่อลดปัญหาการเกิดความเสียหายร้ายแรงลงได้
Specifications
| Model | KOBEC AS-0.5S | KOBEC AS-1S | KOBEC AS-1.5S | KOBEC AS-2S | KOBEC AS-2W | KOBEC AD-0.5S | KOBEC AD-1S | KOBEC AD-1.5S | KOBEC AD-2S | KOBEC AD-2W | |
| Standard Load (TON) | 0.5 | 1 | 1.5 | 2 | 2 | 1 | 1 | 1.5 | 2 | 2 | |
| Test Load (TON) | 0.63 | 1.25 | 1.88 | 2.5 | 2.5 | 1.25 | 1.25 | 1.88 | 2.5 | 2.5 | |
| Standard Lift (M) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Push Button Cord (m) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| Chain Size (mm) | Ø7.1×21 | Ø7.1×21 | Ø9.5×28.6 | Ø11.2×34 | Ø7.1×21 | Ø7.1×21 | Ø7.1×21 | Ø9.5×28.6 | Ø11.2×34 | Ø7.1×21 | |
| Chain Fall | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | |
| Lifting Speed (m/min) (AD) High/Low | 50Hz | 6.8 | 6.8 | 8.7 | 6.9 | 3.4 | 6.8/2.4 | 6.5/2.2 | 8.7/2.9 | 6.8/2.3 | 3.4/1.1 |
| 60Hz | 8.2 | 8.2 | 10.3 | 8.1 | 4.1 | 8.2/2.7 | 8.2/2.7 | 10.3/3.4 | 8.1/2.7 | 4.1/1.3 | |
| Motor Output (kw) | 1.8 | 1.8 | 3.5 | 3.5 | 1.8 | 1.8/0.7 | 1.8/0.7 | 4.4/2.2 | 4.4/2.2 | 1.8/0.7 | |
| Volt (V/PHASE) | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | |
| Dimension (mm) | A | 582 | 582 | 671 | 671 | 582 | 636 | 636 | 728 | 728 | 636 |
| B | 308 | 308 | 358 | 358 | 308 | 338 | 338 | 383 | 383 | 338 | |
| C | 274 | 274 | 313 | 313 | 274 | 298 | 298 | 345 | 345 | 298 | |
| D | 264 | 364 | 433 | 433 | 364 | 395 | 395 | 463 | 463 | 394 | |
| E | 174 | 174 | 196 | 196 | 226 | 174 | 174 | 198 | 198 | 226 | |
| F | 190 | 190 | 235 | 235 | 138 | 225 | 225 | 265 | 265 | 168 | |
| H min | 600 | 600 | 718 | 735 | 800 | 600 | 600 | 718 | 735 | 800 | |
| L | 404 | 404 | 479 | 479 | 495 | 404 | 404 | 479 | 479 | 495 | |
| Figure | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | |
| Net Weight (kg) | 73 | 73 | 122 | 126 | 86 | 80 | 80 | 138 | 143 | 94 | |
| Model | KOBEC AS-3W | KOBEC AS-5W | KOBEC AS-7.5T | KOBEC AS-10F | KOBEC AD-3W | KOBEC AD-5W | KOBEC AD-7.5T | KOBEC AD-10F | |
| Standard Load (TON) | 3 | 5 | 7.5 | 10 | 3 | 5 | 7.5 | 10 | |
| Test Load (TON) | 3.75 | 6.25 | 9.38 | 12.5 | 3.75 | 6.25 | 9.38 | 12.5 | |
| Standard Lift (M) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Push Button Cord (m) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| Chain Size (mm) | Ø9.5×28.6 | Ø11.2×34 | Ø11.2×34 | Ø11.2×34 | Ø9.5×28.6 | Ø11.2×34 | Ø11.2×34 | Ø11.2×34 | |
| Chain Fall | 2 | 2 | 3 | 4 | 2 | 2 | 3 | 4 | |
| Lifting Speed (m/min) (AD) High/Low | 50Hz | 4.35 | 2.75 | 1.8 | 2.75 | 4.351.4 | 2.75/0.9 | 1.8/0.6 | 2.75/0.9 |
| 60Hz | 5.15 | 3.25 | 2.1 | 3.25 | 5.15/1.7 | 3.25/1 | 2.1/0.7 | 3.25/1 | |
| Motor Output (kw) | 3.5 | 3.5 | 3.5 | 3.5×2 | 4.4/2.2 | 4.4/2.2 | 4.4/2.2 | (4.4/2.2)x2 | |
| Volt (V/PHASE) | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | |
| Dimension (mm) | A | 671 | 671 | 671 | 716 | 728 | 728 | 728 | 766 |
| B | 358 | 258 | 358 | 358 | 383 | 383 | 383 | 383 | |
| C | 313 | 313 | 313 | 358 | 345 | 345 | 345 | 383 | |
| D | 433 | 433 | 541 | 816 | 463 | 463 | 541 | 816 | |
| E | 260 | 276 | 328 | 408 | 260 | 276 | 328 | 408 | |
| F | 173 | 157 | 213 | 408 | 203 | 187 | 213 | 408 | |
| H min | 935 | 1060 | 1445 | 1336 | 935 | 1060 | 1445 | 1336 | |
| L | 554 | 586 | 762 | 807 | 554 | 586 | 807 | 807 | |
| Figure | 1 | 1 | 2 | 3 | 1 | 1 | 2 | 3 | |
| Net Weight (kg) | 145 | 163 | 266 | 396 | 162 | 179 | 282 | 428 | |
รอกโซ่ไฟฟ้า KOBEC ASM/ADM Series
Specifications
| Model | KOBEC ASM-0.5S | KOBEC ASM-1S | KOBEC ASM-1.5S | KOBEC ASM-2S | KOBEC ASM-2W | KOBEC ADM-0.5S | KOBEC ADM-1S | KOBEC ADM-1.5S | KOBEC ADM-2S | KOBEC ADM-2W | |
| Standard Load (TON) | 0.5 | 1 | 1.5 | 2 | 2 | 0.5 | 1 | 1.5 | 2 | 2 | |
| Test Load (TON) | 0.63 | 1.25 | 1.88 | 2.5 | 2.5 | 0.63 | 1.25 | 1.88 | 2.5 | 2.5 | |
| Standard Lift (M) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Push Button Cord (m) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| Chain Size (mm) | Ø7.1×21 | Ø7.1×21 | Ø9.5×28.6 | Ø11.2×34 | Ø7.1×21 | Ø7.1×21 | Ø7.1×21 | Ø9.5×28.6 | Ø11.2×34 | Ø7.1×21 | |
| Chain Fall | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | |
| Lifting Speed (m/min) (AD) High/Low | 50Hz | 6.8 | 6.8 | 8.7 | 6.9 | 3.4 | 6.8/2.4 | 6.8/2.2 | 8.7/2.9 | 6.8/2.3 | 3.4/1.1 |
| 60Hz | 8.2 | 8.2 | 10.3 | 8.1 | 4.1 | 8.2/2.7 | 8.2/2.7 | 10.3/3.4 | 8.1/2.7 | 4.1/1.3 | |
| Hoist motor output (kw) | 1.8 | 1.8 | 3.5 | 3.5 | 1.8 | 1.8/0.7 | 1.8/0.7 | 4.4/2.2 | 4.4/2.2 | 1.8/0.7 | |
| Volt (V/PHASE) | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | |
| Traversing Speed (m/min)* | 50Hz | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
| 60Hz | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | |
| Trolley motor output (kw) | 0.4/4.4 | 0.4/4.4 | 0.4/4 | 0.4/4 | 0.4/4 | 0.4/4 | 0.4/4 | 0.4/4 | 0.4/4 | 0.4/4 | |
| Volt (V/PHASE) | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | |
| Min Radius (mm) | 1,100 | 1,100 | 1500 | 1500 | 1,500 | 1,100 | 1100 | 1500 | 1500 | 1500 | |
| Dimension | A | 496 | 496 | 525 | 525 | 525 | 496 | 496 | 525 | 525 | 525 |
| (mm.) | B | 289 | 289 | 304 | 304 | 304 | 289 | 289 | 304 | 304 | 304 |
| C | 206 | 206 | 221 | 221 | 221 | 206 | 206 | 221 | 221 | 221 | |
| BEAM | 75 | 75 | 100 | 100 | 100 | 75 | 75 | 100 | 100 | 100 | |
| D | 174 | 174 | 198 | 196 | 226 | 174 | 174 | 198 | 198 | 226 | |
| E | 190 | 190 | 235 | 235 | 138 | 225 | 225 | 265 | 265 | 138 | |
| F | 300 | 300 | 315 | 315 | 315 | 300 | 300 | 315 | 315 | 315 | |
| G | 111 | 111 | 126 | 126 | 126 | 111 | 111 | 126 | 126 | 126 | |
| H min | 600 | 600 | 700 | 717 | 780 | 600 | 600 | 700 | 717 | 780 | |
| I | 309 | 308 | 258 | 356 | 308 | 338 | 338 | 383 | 383 | 338 | |
| J | 274 | 274 | 313 | 313 | 274 | 298 | 298 | 345 | 345 | 298 | |
| K | 132 | 132 | 130 | 130 | 130 | 132 | 132 | 130 | 130 | 130 | |
| L | 395 | 396 | 455 | 455 | 450 | 395 | 385 | 455 | 455 | 395 | |
| Figure | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | |
| Net Weight (kg) | 112 | 112 | 168 | 172 | 132 | 119 | 119 | 184 | 189 | 146 | |
| Model | KOBEC ASM-3W | KOBEC ASM-5W | KOBEC ASM-7.5T | KOBEC ASM-10F | KOBEC ADM-3W | KOBEC ADM-5W | KOBEC ADM-7.5T | KOBEC ADM-10F | |
| Standard Load (TON) | 3 | 5 | 7.5 | 10 | 3 | 5 | 7.5 | 10 | |
| Test Load (TON) | 3.75 | 6.25 | 9.38 | 12.5 | 3.75 | 6.25 | 9.38 | 12.5 | |
| Standard Lift (M) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Push Button Cord (m) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| Chain Size (mm) | Ø9.5×28.6 | Ø11.2×34 | Ø11.2×34 | Ø11.2×34 | Ø9.5×28.6 | Ø11.2×34 | Ø11.2×34 | Ø11.2×34 | |
| Chain Fall | 2 | 2 | 3 | 4 | 2 | 2 | 3 | 4 | |
| Lifting Speed (m/min) (AD) High/Low | 50Hz | 4.35 | 2.75 | 1.8 | 2.75 | 4.35/1.4 | 2.75/0.9 | 1.8/0.6 | 2.75/0.9 |
| 60Hz | 5.15 | 3.25 | 2.1 | 3.25 | 5.15/17 | 3.25/1 | 2.1/0.7 | 3.25/1 | |
| Hoist motor output (kw) | 3.5 | 3.5 | 3.5 | 3.5×2 | 4.4/2.2 | 4.4/2.2 | 4.4/2.2 | (4.4/2.2)x2 | |
| Volt (V/PHASE) | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | |
| Traversing Speed (m/min)* | 50Hz | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| 60Hz | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Trolley motor output (kw) | 0.75/4 | 0.75/4 | (0.75/4)x2 | (0.75/4)x2 | 0.75/4 | 0.75/4 | (0.75/4)x2 | (0.75/4)x2 | |
| Volt (V/PHASE) | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | 380/3 | |
| Min Radius (mm) | 1500 | 2000 | 1500 | 2000 | |||||
| Dimension | A | 585 | 618 | 618 | 618 | 585 | 618 | 618 | 618 |
| (mm.) | B | 327 | 344 | 344 | 344 | 327 | 344 | 344 | 344 |
| C | 258 | 274 | 274 | 274 | 258 | 274 | 274 | 274 | |
| BEAM | 100 | 125 | 125 | 125 | 100 | 125 | 125 | 125 | |
| D | 260 | 276 | 450 | 450 | 260 | 276 | 450 | 450 | |
| E | 173 | 157 | 205 | 205 | 173 | 157 | 205 | 205 | |
| F | 360 | 410 | 860 | 860 | 360 | 410 | 860 | 860 | |
| G | 140 | 156 | 606 | 606 | 140 | 156 | 606 | 606 | |
| H min | 930 | 1050 | 1250 | 1200 | 930 | 1050 | 1250 | 1200 | |
| I | 358 | 358 | 358 | 358 | 383 | 383 | 383 | 383 | |
| J | 313 | 313 | 313 | 358 | 345 | 345 | 345 | 383 | |
| K | 148 | 156 | 156 | 156 | 148 | 156 | 156 | 156 | |
| L | 520 | 575 | 565 | 621 | 520 | 575 | 565 | 621 | |
| Figure | 1 | 1 | 2 | 3 | 1 | 1 | 2 | 3 | |
| Net Weight (kg) | 220 | 255 | 510 | 616 | 237 | 271 | 527 | 680 | |
